Наземное лазерное сканирование резервуаров — это современный высокотехнологичный метод получения точных метрических данных о геометрии и пространственном положении емкостей. Технология основана на многократном измерении расстояний и углов от прибора до миллионов точек на поверхности объекта, что позволяет создать его детальную цифровую копию.
Эта услуга применяется на всех этапах жизненного цикла резервуарного парка: от контроля качества при строительстве до регулярного мониторинга деформаций и проведения высокоточной калибровки (градуировки) в процессе эксплуатации.
В результате выполнения работ заказчик получает:
-
Точные градуировочные таблицы, учитывающие реальную геометрию и фактические деформации корпуса;
-

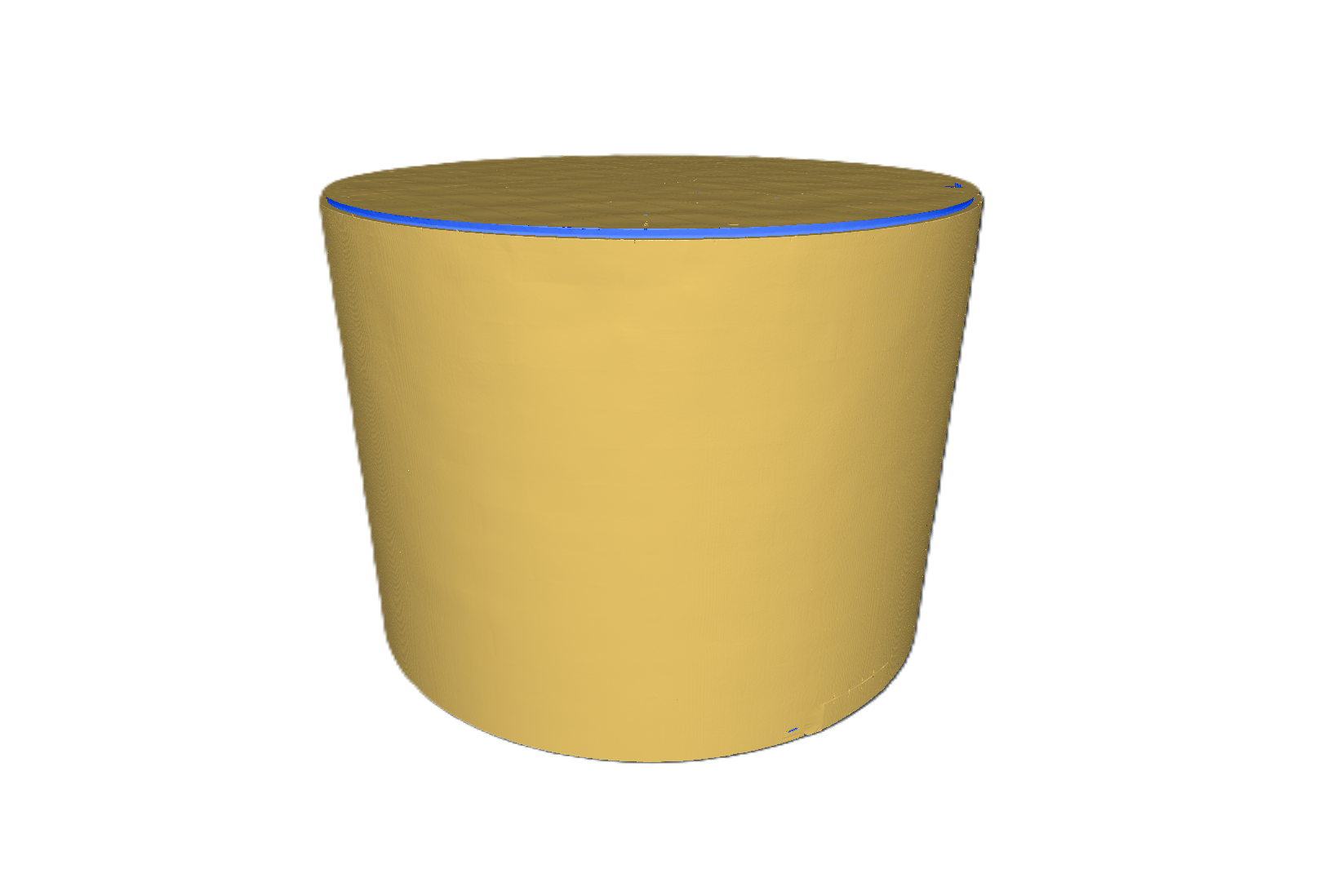

Детальную 3D-модель резервуара в форматах CAD (AutoCAD, Revit), необходимую для проектирования и ремонтов;
-
Карты отклонений стенок от вертикали и анализ плоскостности днища;
-
Инспекционные отчеты о техническом состоянии объекта, соответствующие отраслевым стандартам.
Методика
Процесс сканирования резервуара отличается высокой степенью автоматизации и исключает влияние субъективных факторов на результат измерений.
Основные этапы выполнения работ:
- 1. Подготовительный этап: изучение технической документации, определение координат опорных точек (марок) для привязки сканов к системе координат.

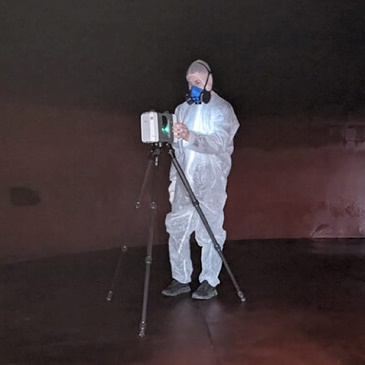

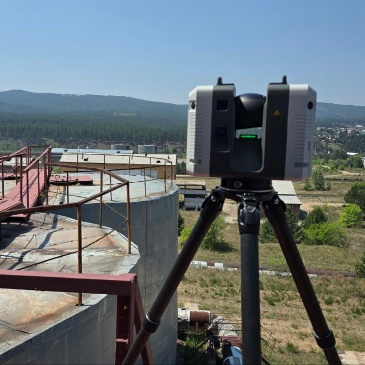

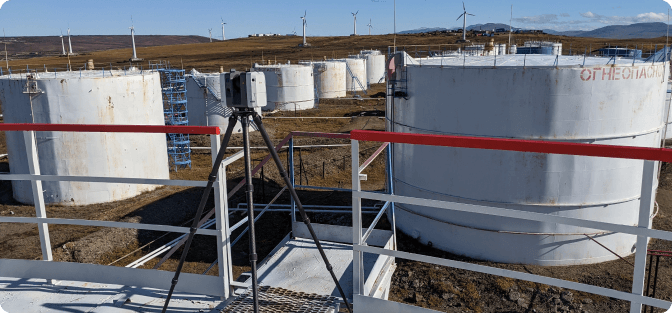

- 2. Полевые работы: размещение сканирующей системы на нескольких станциях (точках стояния) снаружи и, при необходимости, внутри порожнего резервуара для исключения «слепых зон».

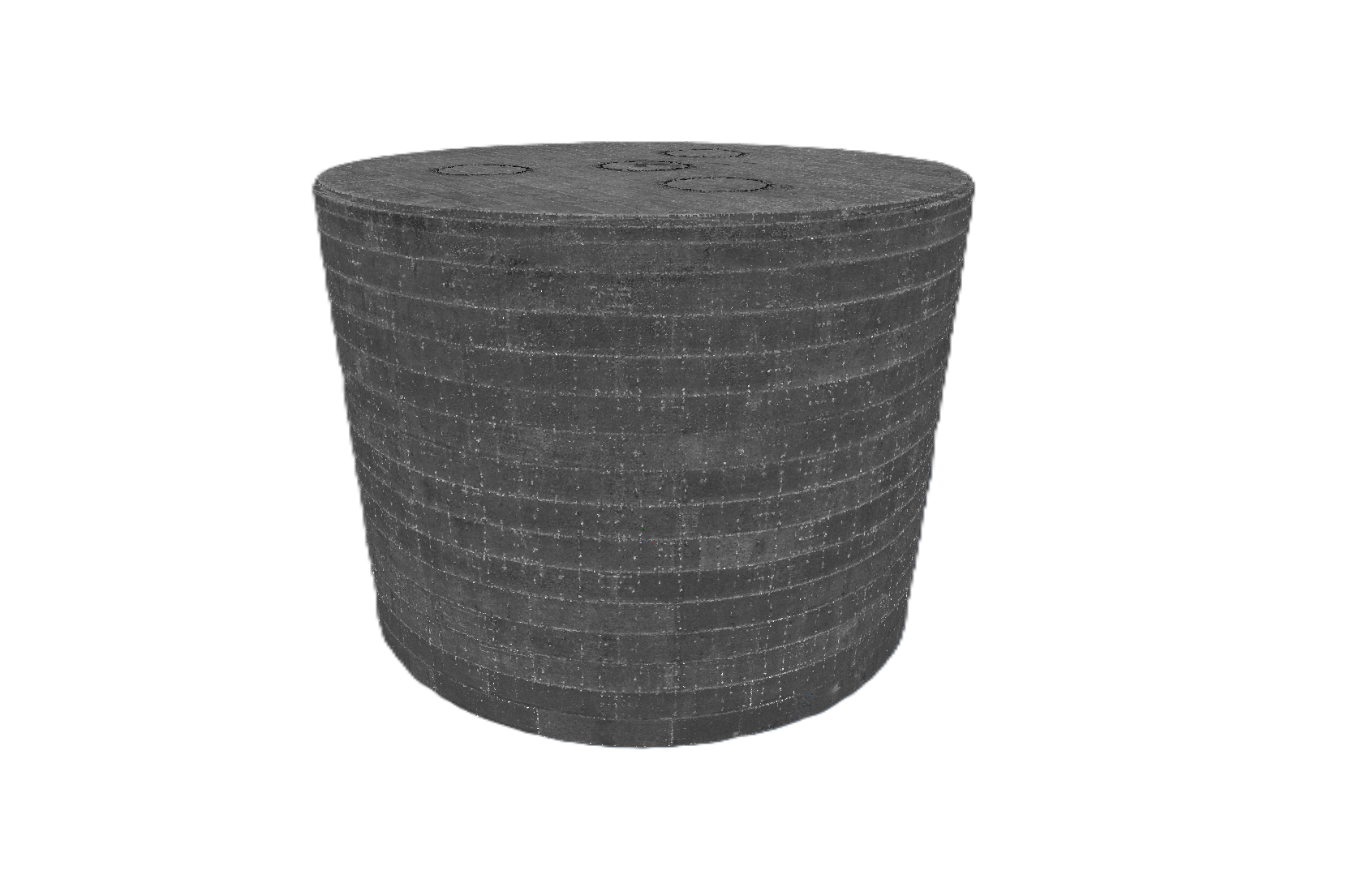

- 3. Камеральная обработка: «сшивка» отдельных сканов в единое облако точек, фильтрация шумов и декодирование данных.

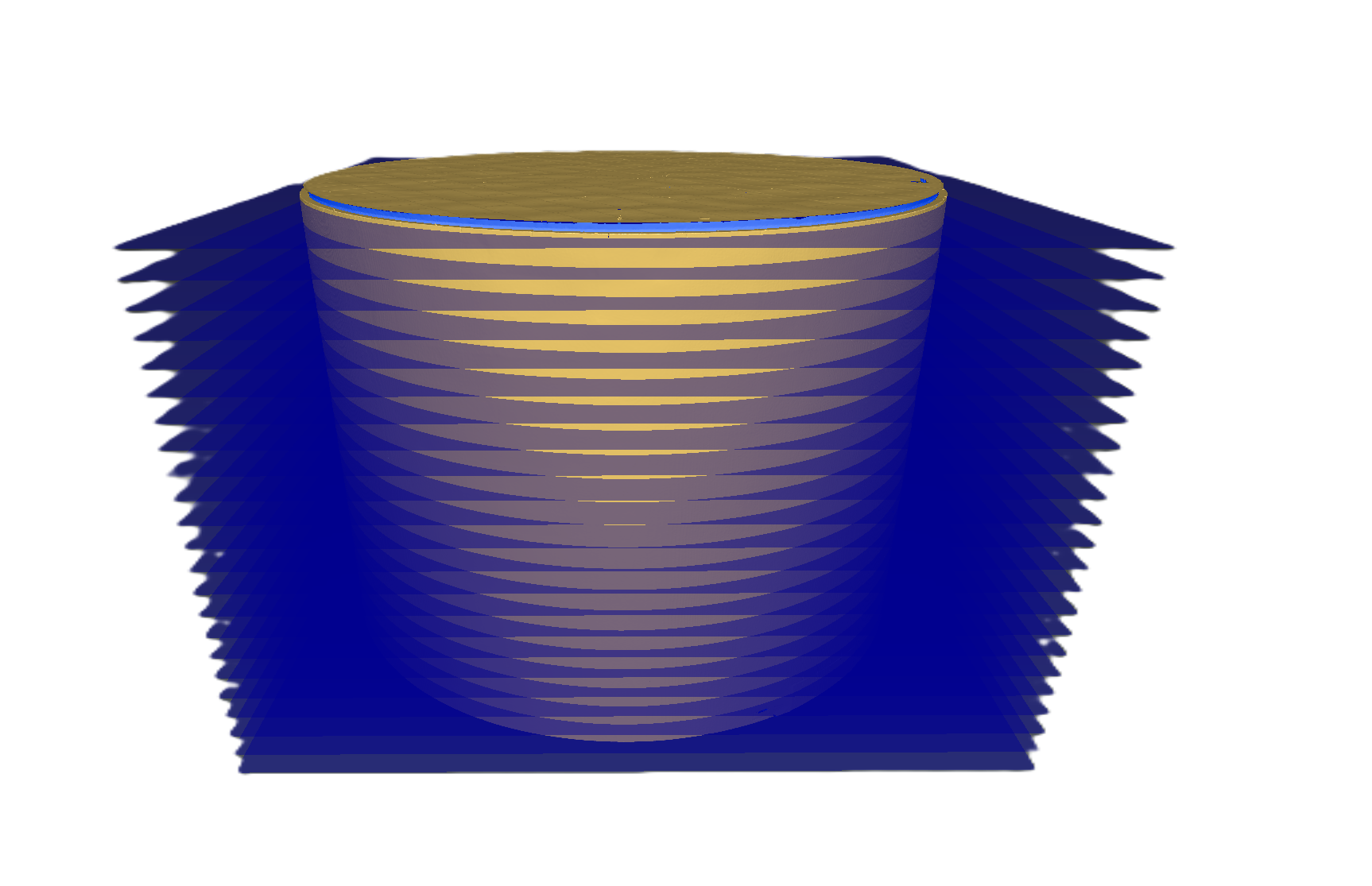

- 4. Моделирование и анализ: построение высокоточной 3D-модели, проведение сечений с заданным шагом и расчет объемов для формирования градуировочных таблиц.
Итоговые данные включают облако точек (массив координат), обмерные чертежи (планы, разрезы), сплайновые модели для расчета напряженно-деформированного состояния и акты поверки. Использование лазерного метода позволяет сократить время полевых работ в 4 раза по сравнению с традиционной тахеометрической съемкой.
Оборудование
Для проведения работ компания «РУСГЕОКОМ» использует профессиональные измерительные системы ведущих мировых производителей.
Используемое оборудование:
- Лазерные сканеры: Leica RTC 360 (высокая скорость — до 2 млн точ/сек) и Leica ScanStation P50 (дальность до 1 км).
- Сканирующие тахеометры: Leica MS60, объединяющий функции высокоточного тахеометра и сканера для одновременной привязки к опорной сети.
- Вспомогательные средства: цифровые нивелиры для нивелирования реперов, GNSS-приемники для ориентирования и ультразвуковые толщиномеры для измерения толщины стенки и слоя краски.
- Квадрокоптеры DJI: для аэрофотосъемки и сканирования мест, недоступных для наземного оборудования.
- Программное обеспечение: специализированные комплексы для обработки данных, такие как Leica Cyclone.
Выбор конкретных приборов зависит от нескольких факторов: объема и типа резервуара (РВС или РГС), требуемой точности (миллиметровая или субмиллиметровая), температурного режима и условий безопасности на объекте.
Нормативная база
Работы по лазерному сканированию и калибровке резервуаров проводятся в строгом соответствии с государственными стандартами и ведомственными регламентами.
Основные нормативные документы:
- ГОСТ 8.570-2000 — методика поверки вертикальных стальных резервуаров.
- ГОСТ Р 8.994-2020 — методика калибровки горизонтальных цилиндрических резервуаров электронно-оптическим методом.
- МИ 3171-2008 — рекомендация по калибровке РВС геометрическим методом с применением лазерных сканирующих систем.
- API 653 — международный стандарт по инспекции и ремонту резервуаров.

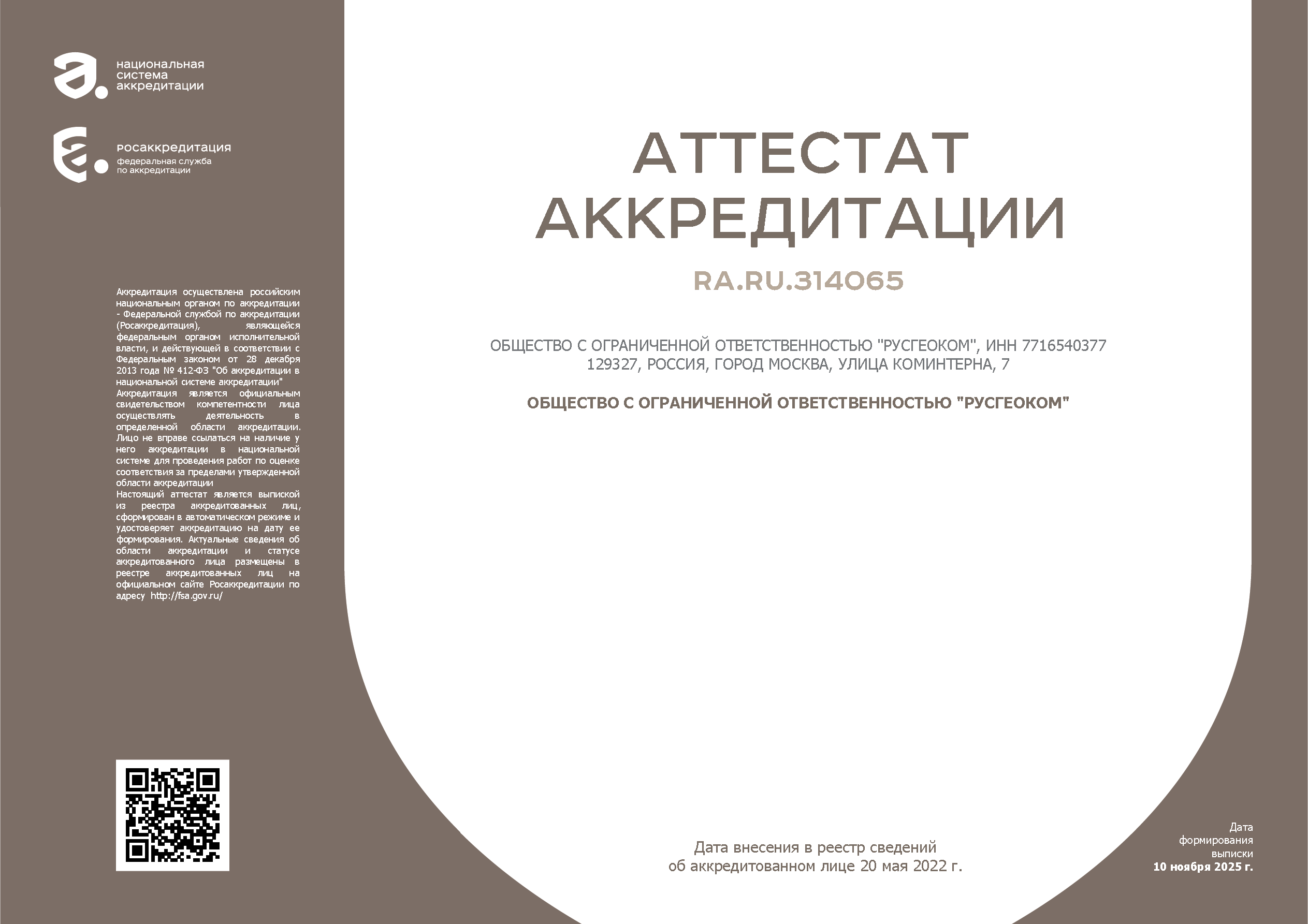

Наличие аккредитации (аттестат RA.RU.314065) позволяет вносить результаты поверок в ФГИС «АРШИН», что подтверждает юридическую значимость проведенных измерений.
