Наземное лазерное сканирование

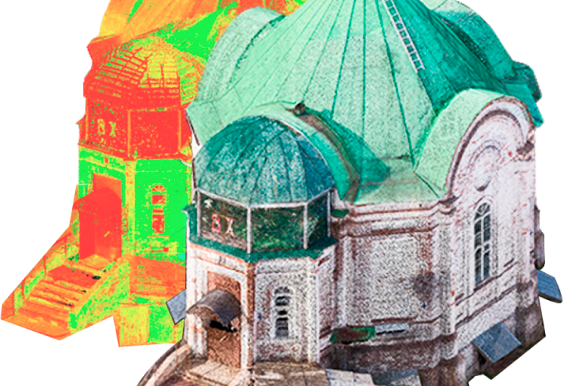

Лазерное 3д сканирование является одним из самых точных и быстрых методов оценки состояния и обследования объектов. Этот инновационный подход позволяет создавать трехмерные модели с высокой степенью точности, определяя пространственные координаты точек с миллиметровой погрешностью. Процесс сканирования основан на использовании лазерного излучения, которое отражается от поверхности объекта и возвращается к сканеру. Затем полученные данные обрабатываются и визуализируются на компьютере или планшете. Модели могут содержать миллионы точек, что обеспечивает максимальную достоверность изображения объекта в режиме реального времени.

При помощи наземного лазерного сканирования можно создавать изображения местности, зданий, строений и сооружений, а также любых других элементов и конструкций, как, например, при фасадной съемке. Данные лазерного 3Д-сканирования могут быть использованы для разработки и восстановления чертежей, моделирования сложных архитектурных объектов и выполнения расчетов при проектировании. Одним из преимуществ является возможность быстрого и удобного контроля за строительством, а также мониторинга состояния зданий и помещений в процессе эксплуатации. Это позволяет выявлять потенциальные проблемы и дефекты, а также своевременно принимать меры по их устранению.

Наша компания специализируется на проведении инженерных изысканий, проектировании и экспертизе, а также научных исследованиях в сфере строительства. Благодаря современной технической базе, опыту и квалификации наших инженеров, мы предлагаем услуги по 3D моделированию на высоком профессиональном уровне и выполняем все заказы в установленные сроки. Мы гарантируем точность и надежность полученных данных, которые могут быть использованы для различных целей, включая проектирование, строительство и контроль за эксплуатацией объектов. Мы с удовольствием поможем вам в решении ваших задач и предоставим качественные услуги по сканированию и обработке данных.

При всей универсальности 3D лазерного сканирования, технология является практически незаменимой для ряда ситуаций, таких, как реконструкции, объекты со сложной геометрией и планировкой, изыскания на промышленных площадках с технически сложным оборудованием, работы, связанные с культурным наследием или сложными расчетами, например, определением объемов насыпей, выемок и т. д.

Программное обеспечение

Для достижения миллиметровой точности и создания детальных 3D-моделей мы используем передовой стек специализированного софта. Весь процесс — от полевой сшивки сканов до финального проектирования — проходит в профессиональных средах:

• Leica Cyclone (Register 360, Model, CloudWorx) — базовый комплекс для управления данными сканирования. Позволяет объединять (сшивать) отдельные станции в единое облако точек, проводить очистку данных от «шумов» и интегрировать полученные результаты напрямую в CAD-системы.
• Autodesk ReCap — интеллектуальный сервис для первичной обработки реальности. Он преобразует данные лазерного сканирования в индексированные форматы, готовые для дальнейшего моделирования и визуализации.
• Autodesk Revit — мощная платформа для информационного моделирования (BIM). Здесь на основе облака точек создаются высокоточные цифровые копии зданий, восстанавливаются чертежи и планы с учетом всех фактических отклонений конструкций.
• Autodesk Civil 3D — специализированная среда для гражданского проектирования. Используется для создания детальных поверхностей рельефа и топографических планов на основе данных наземного сканирования.
• Trimble Business Center — комплексное решение для геодезических изысканий. Обеспечивает высокую точность привязки объектов на местности и позволяет комбинировать данные сканирования с традиционными методами измерений.
• 3DReshaper (Hexagon) — универсальное ПО для анализа геометрии. Применяется для сравнения фактически построенных объектов с проектными моделями, вычисления объемов и создания цветовых карт отклонений.
• Agisoft PhotoScan (Metashape) — инструмент для фотограмметрии. Помогает дополнять данные лазерного сканирования текстурированными моделями высокого разрешения на основе фотоснимков.
• CREDO_DAT — классическая среда для обработки инженерно-геодезических данных. Гарантирует надежность расчетов планово-высотных обоснований, на которые опирается процесс сканирования.
• ГИС Панорама и MapInfo — геоинформационные системы для управления пространственными данными. Позволяют интегрировать 3D-модели в масштабные карты управления активами предприятий и городские кадастровые системы.

Преимущества технологии

• Пространственные данные максимальной полноты, детализации и достоверности, погрешность измеряется точность измерения до нескольких миллиметров.
• Постоянный доступ к моделям позволяет экономить ресурсы на протяжении многих лет при каждой перепланировке, реконструкции или модернизации предприятия.
• Полноценная 3D визуализация объекта в высоком разрешении с возможностью проведения виртуальных туров.
• Производительность значительно превосходит традиционные методы геодезической съёмки традиционные методы геодезической съемки с тахеометрами или спутниковыми приемниками.
• Безопасность специалиста при работе в опасных и труднодоступных зонах.
• Отсутствие необходимости вносить корректировки в работу объекта.
• Съёмка возможна при любом освещении, что актуально для строящихся площадок.

Особенности процесса 3D лазерного сканирования

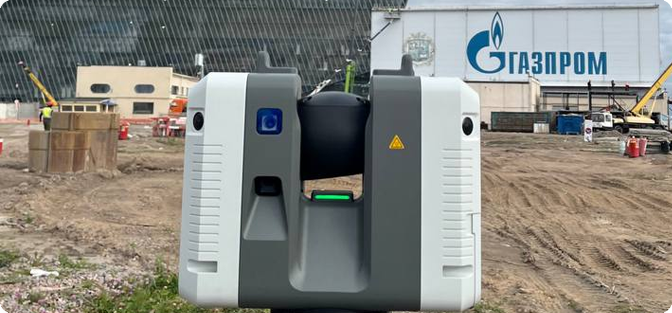

Наземное сканирование – это инновационный метод получения точных размеров сооружений и уличной инфраструктуры, одно из главных преимуществ которого заключается в высокой точности. Для достижения этой точности сканер устанавливается в статическом положении, выставленном по уровню горизонта, что позволяет получить результаты с погрешностью от 1 мм. Качество данных в этом контексте означает минимальное количество шума в облаке точек и точность положения каждой точки в пространстве.

Процесс включает перемещение сканера с одной станции на другую, чтобы охватить все части объекта. Время, затрачиваемое на каждую станцию, зависит от сканера и выбранных настроек, и может варьироваться от 20 секунд до 1 часа. Чаще всего - около пары минут. После завершения сканирования, все станции сшиваются в единое облако точек, причем некоторые варианты оборудования могут начинать совмещение станций друг с другом прямо на месте. Если заказать лазерное сканирование, то полученные детальные модели можно использовать для создания или восстановления чертежей, планов, исполнительных документов и других материалов, а также анализа.

Важное преимущество наземного сканирования заключается в снижении фактора человеческой ошибки за счет высокой степени автоматизации. Это обеспечивает более точные результаты и устраняет необходимость повторных замеров и выездов. Кроме того, лазерная технология отличается от традиционных методов высокой скоростью. За один рабочий день можно обследовать несколько тысяч квадратных метров, что в 5-10 раз быстрее, чем при использовании лазерной рулетки или тахеометра.

Область применения

Технология лазерного сканирования является универсальным инструментом, который находит применение на всех этапах жизненного цикла объекта — от первичных изысканий до мониторинга в процессе эксплуатации.

1. Инженерные исследования и проектные работы

• Создание цифровых моделей местности и детальная топографическая съемка улиц.
• Разработка и высокоточное восстановление чертежей, планов и исполнительной документации.
• Моделирование сложных архитектурных объектов и проведение расчетов при проектировании.
• Съемка фасадов с точной фиксацией размеров и выявлением отклонений от проектных значений.

2. Геотехнический и строительный контроль

• Сопровождение строительства на всех стадиях: от подготовки котлована до финишной отделки.
• Оперативное сравнение фактических результатов работ с проектным планом.
• Быстрый и удобный контроль за ходом строительства, снижающий риск человеческой ошибки.
• Вычисление объемов земляных работ, насыпей и выемок в строительстве и энергетике.

3. Обследование зданий и сооружений

• Интерьерная съемка для актуализации поэтажных планов и составления точных смет на отделку.
• Регистрация дефектов, изгибов и деформаций, возникших в процессе эксплуатации зданий.

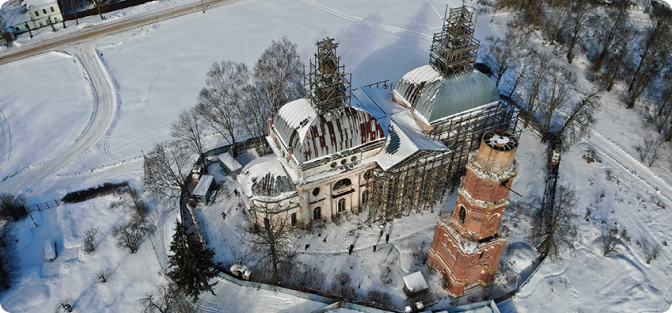

• Работа с объектами культурного наследия, требующими бережного и детального документирования.
• Мониторинг состояния помещений для своевременного принятия мер по устранению проблем.

4. Промышленные объекты и производство

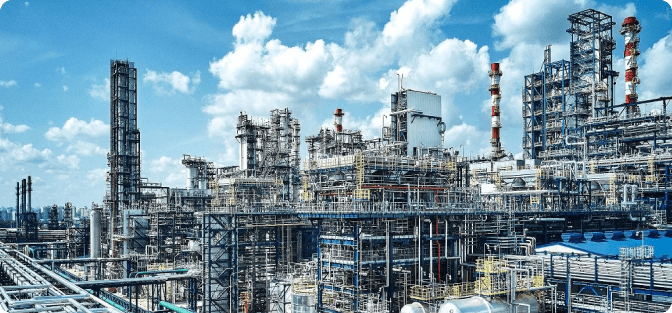

• Изыскания на промышленных площадках с технически сложным оборудованием и плотной планировкой.
• Дефектовка резервуаров и емкостей с созданием наглядных цветовых карт состояния поверхностей.
• Дистанционная съемка в опасных или труднодоступных зонах, обеспечивающая безопасность персонала.
• Эффективное управление активами и паспортизация территорий масштабных предприятий.

5. Природные территории и горные массивы

• Точное определение объемов выработки в горнодобывающей промышленности и на карьерах.
• Создание детализированных цифровых моделей сложного природного рельефа.
• Возможность проведения обследований на площади в несколько тысяч квадратных метров всего за один рабочий день.
• Сбор пространственных данных максимальной полноты в режиме реального времени даже при отсутствии освещения.

Заказать услуги по наземному лазерному сканированию и узнать цену вы можете по телефону или оставив заявку на нашем сайте. Мы рассчитаем смету и составим договор на проведение работ.
