Наземное лазерное сканирование: цели и задачи проекта
Проведение лазерного сканирования промышленного объекта для:
- сравнения данных 3D сканирования с существующей BIM-моделью
- верификации точности проектной документации методом наземного лазерного сканирования
- выявления отклонений в геометрии конструкций и коммуникаций
Лазерное сканирование: полевой этап работ

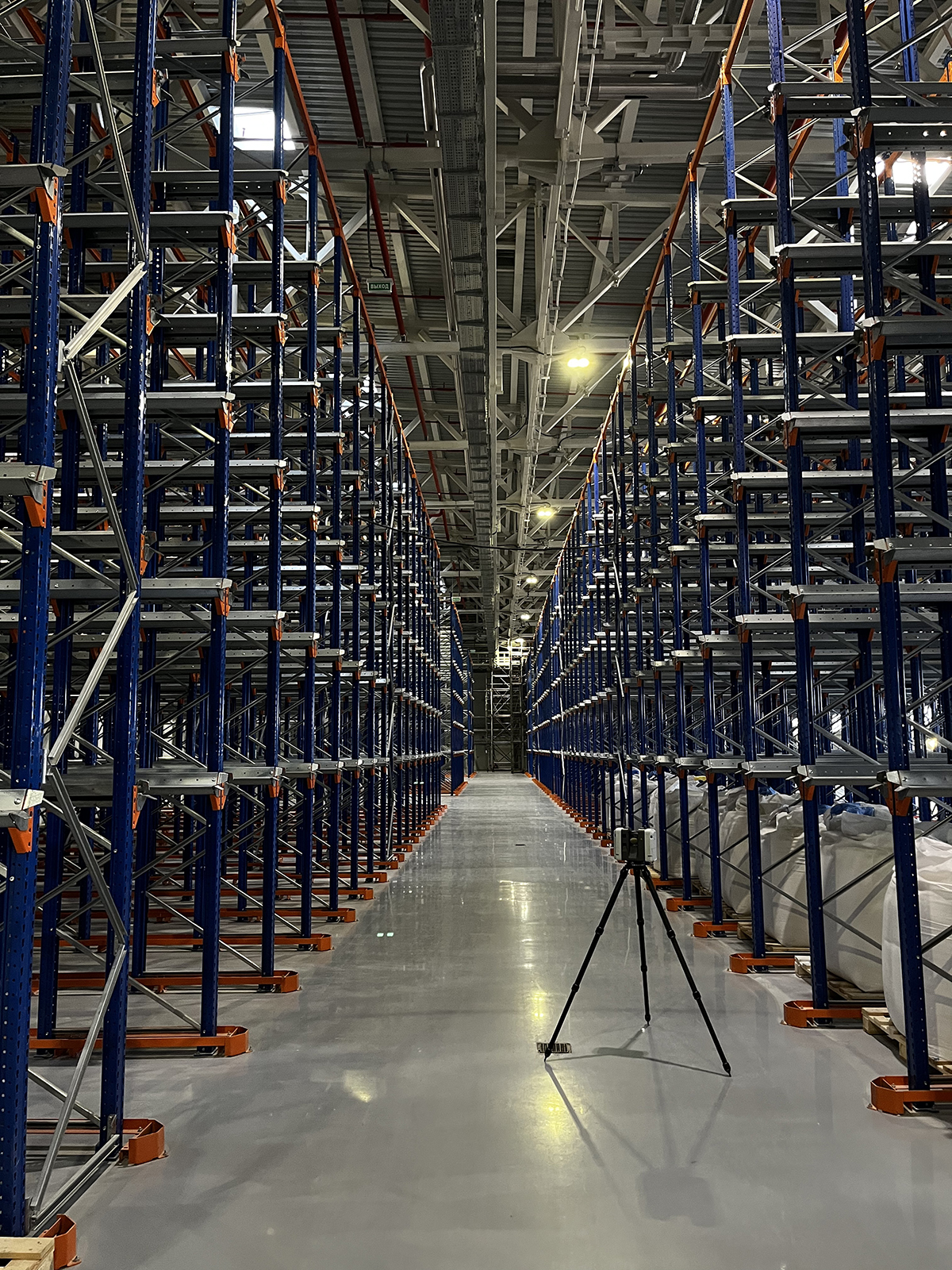

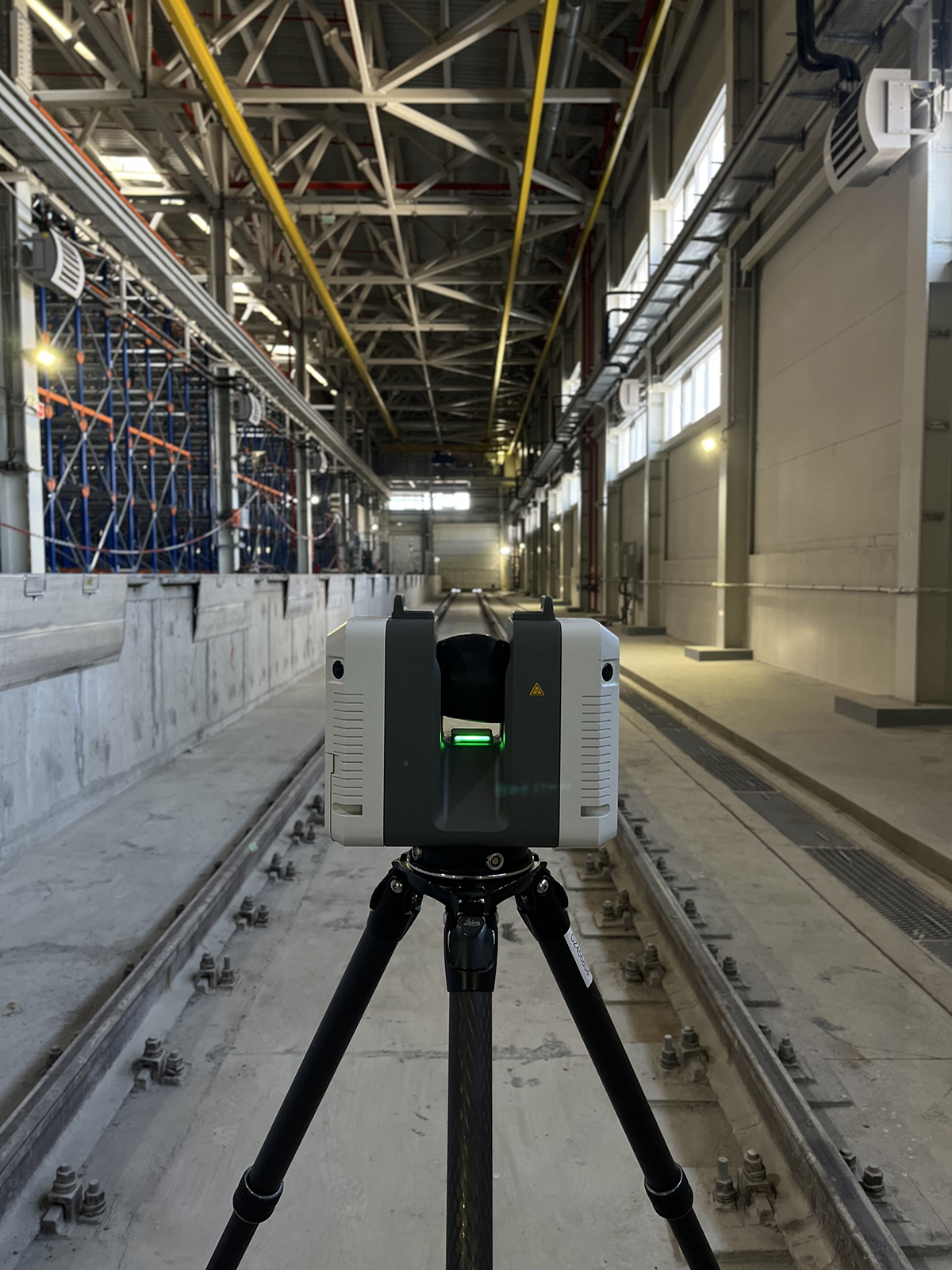

Выполнено 500 сканирующих станций с использованием оборудования Leica RTC 360
Особенности 3D сканирования на действующем производстве:
- Фиксация сложных технологических узлов
- Привязка данных лазерного сканирования к системе координат предприятия
3D сканирование: камеральная обработка данных

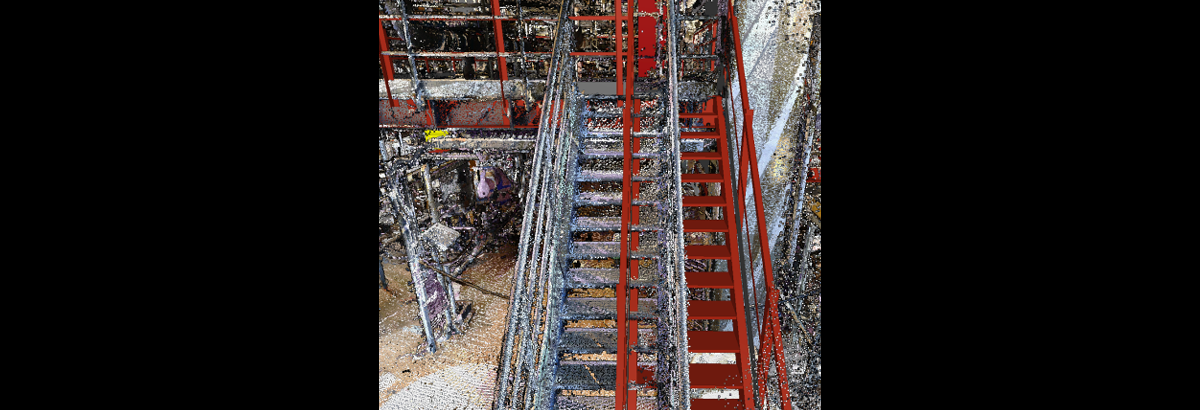

- 1. Формирование облака точек по результатам наземного лазерного сканирования
- 2. Сравнительный анализ с BIM-моделью
- 3. Выявление коллизий и отклонений методом 3D сканирования
Наземное лазерное сканирование: ключевые результаты
- Выявлены расхождения между данными лазерного сканирования и BIM-моделью
- Обнаружены 3 критичных участка трубопроводов
- Подтверждена точность 92% элементов модели
Преимущества лазерного сканирования для промышленных объектов
- Высокая точность (±2 мм) 3D сканирования
- Безопасность бесконтактного наземного лазерного сканирования
- Экономия средств за счет сокращения ошибок проектирования
Лазерное сканирование: выводы
3D сканирование позволило:
- 1. Оценить актуальность BIM-модели
- 2. Выявить критические отклонения
- 3. Создать основу для модернизации
