Наземное лазерное сканирование помещения для монтажа лестничных маршей на объекте «Винный город»

Объект:

Винно-ярмарочный комплекс «Винный город»

Адрес:

РФ, г. Геленджик, ул. Туристическая, 25

Срок выполнения:

1 день полевых работ и 1 день камеральных работ

Оборудование:

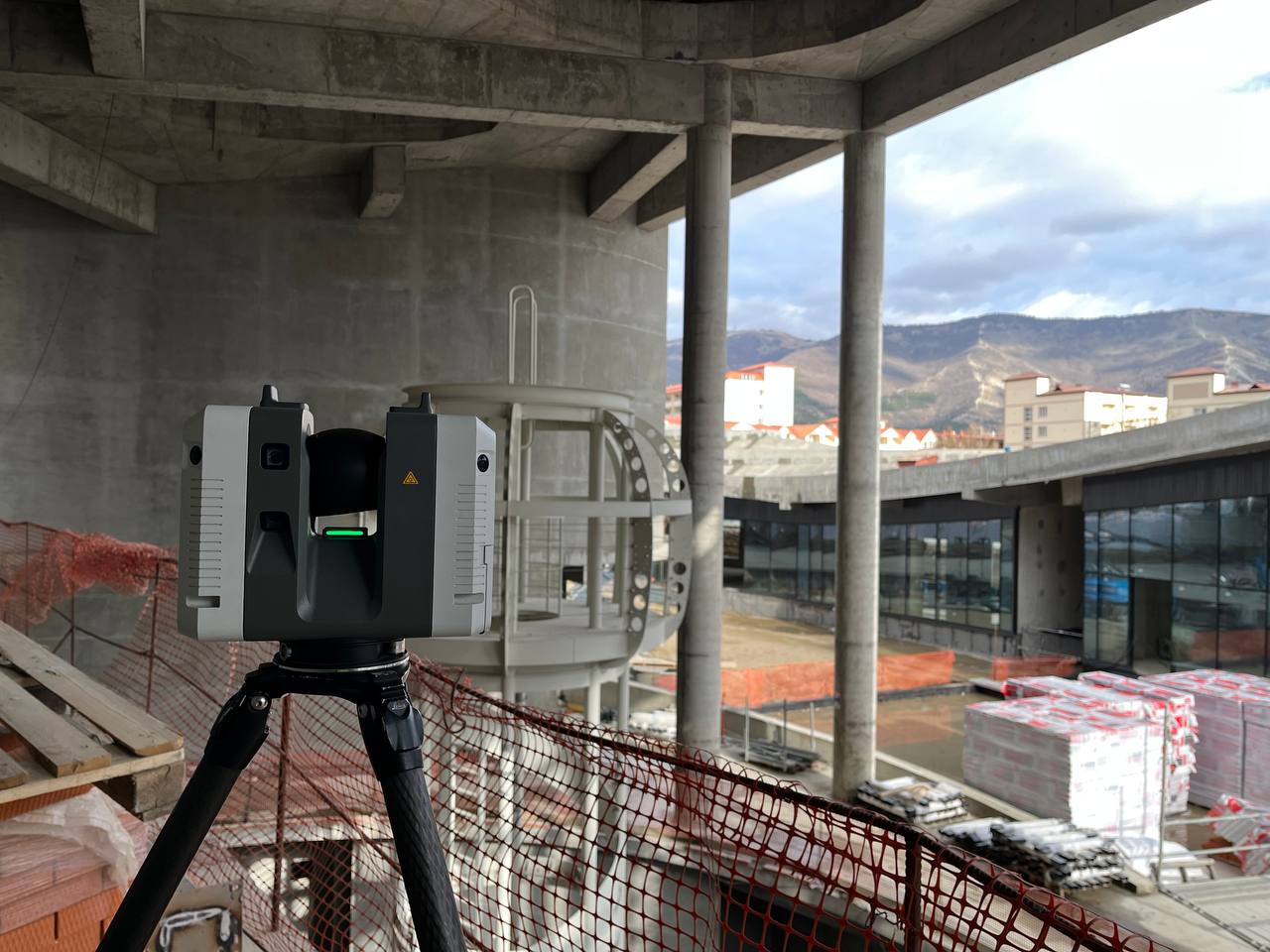

Наземный лазерный сканер Leica RTC 360

Цель работ по наземному лазерному сканированию:

Проведение высокоточного 3D сканирования помещения для получения детализированного цветного облака точек, привязанного к системе координат заказчика. Это необходимо для точного проектирования и монтажа лестничных маршей, а также для выявления возможных расхождений между фактическими и проектными размерами несущих конструкций.

Описание работ по 3D сканированию:

Специалисты компании ООО «РУСГЕОКОМ» выполнили лазерное сканирование помещений винно-ярмарочного комплекса «Винный город» в г. Геленджик. Для проведения работ использовался наземный 3D лазерный сканер Leica RTC 360, который обеспечивает высокую скорость сканирования и точность измерений

Полевые работы по лазерному сканированию:

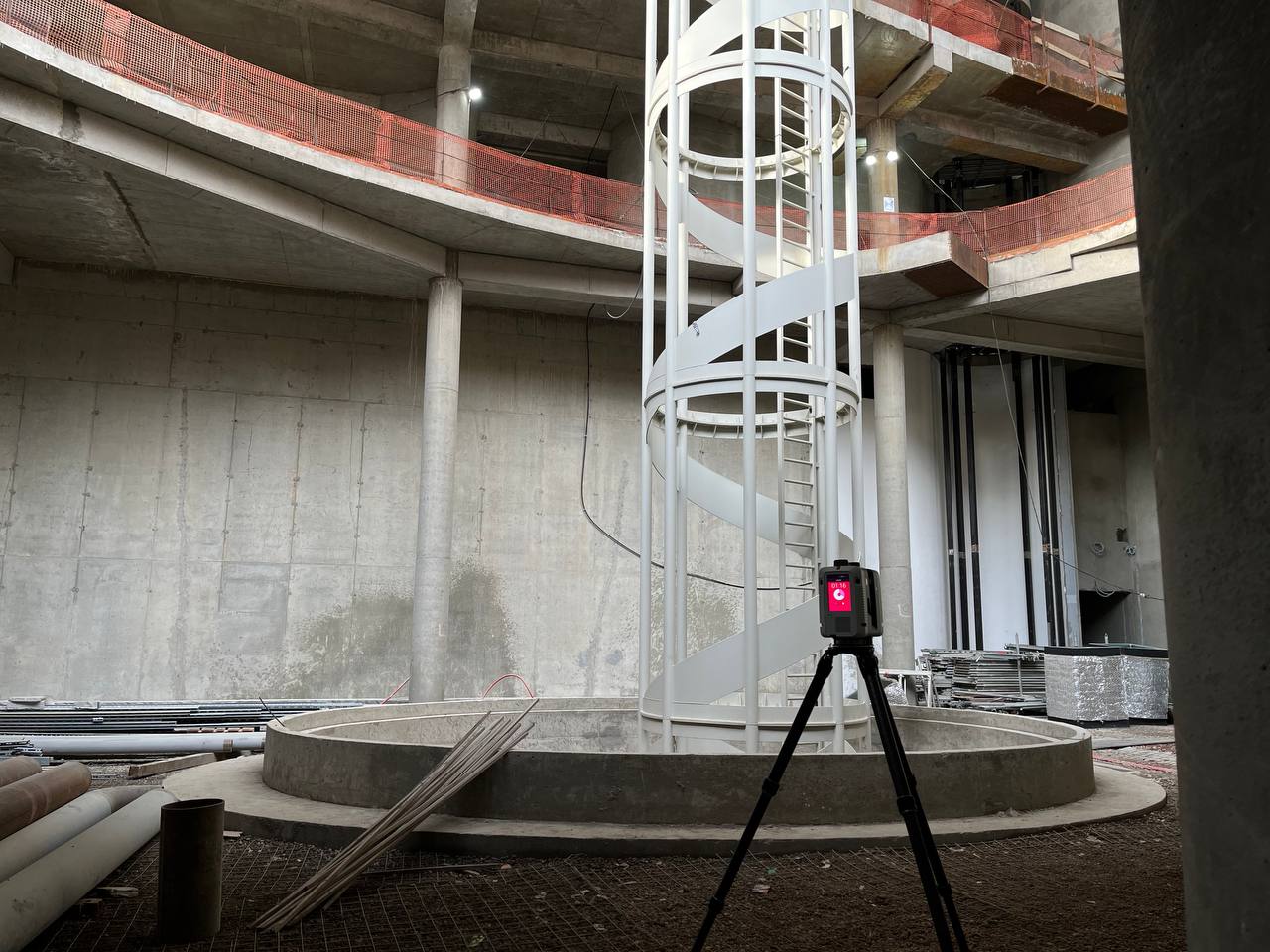

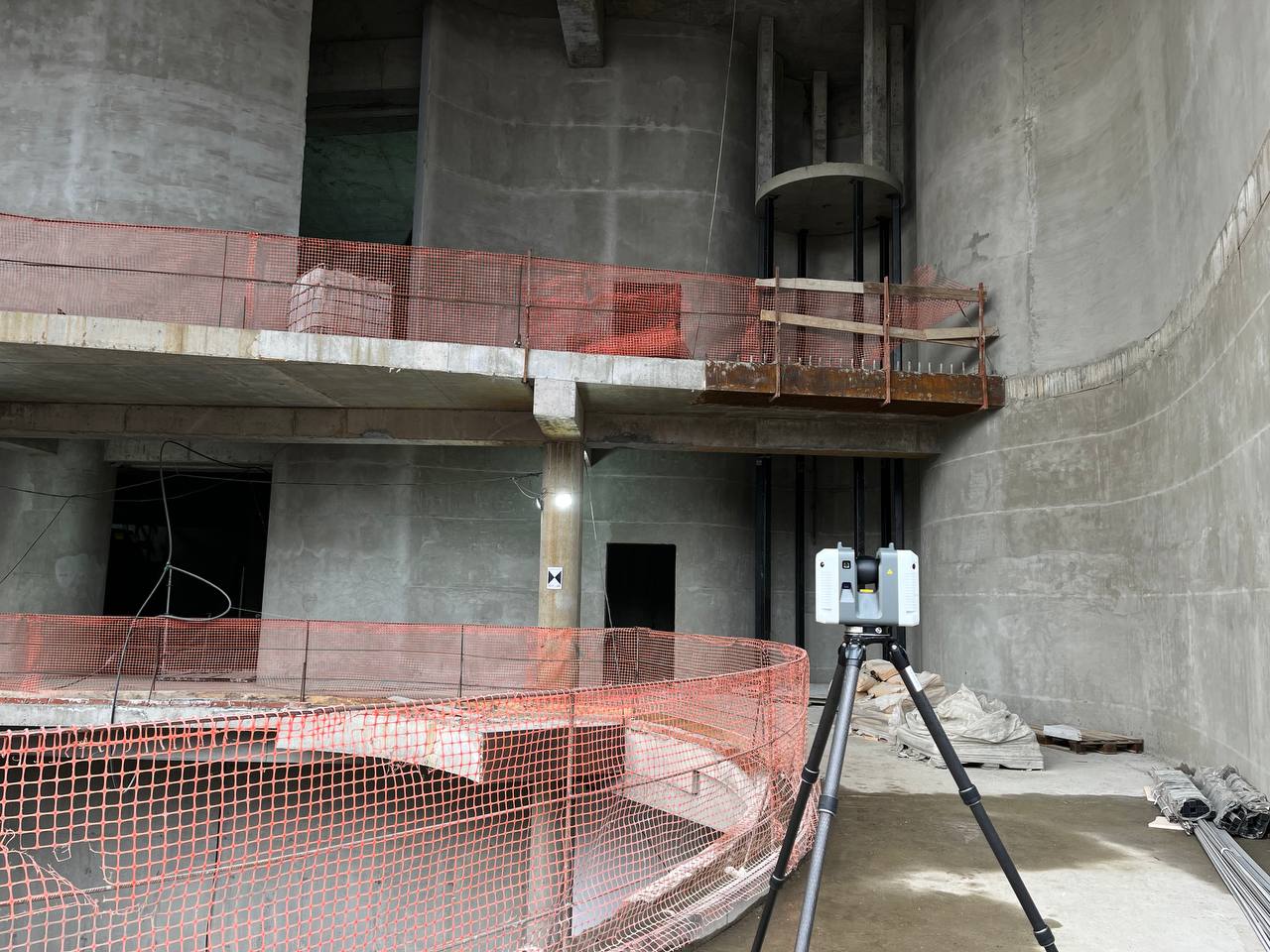

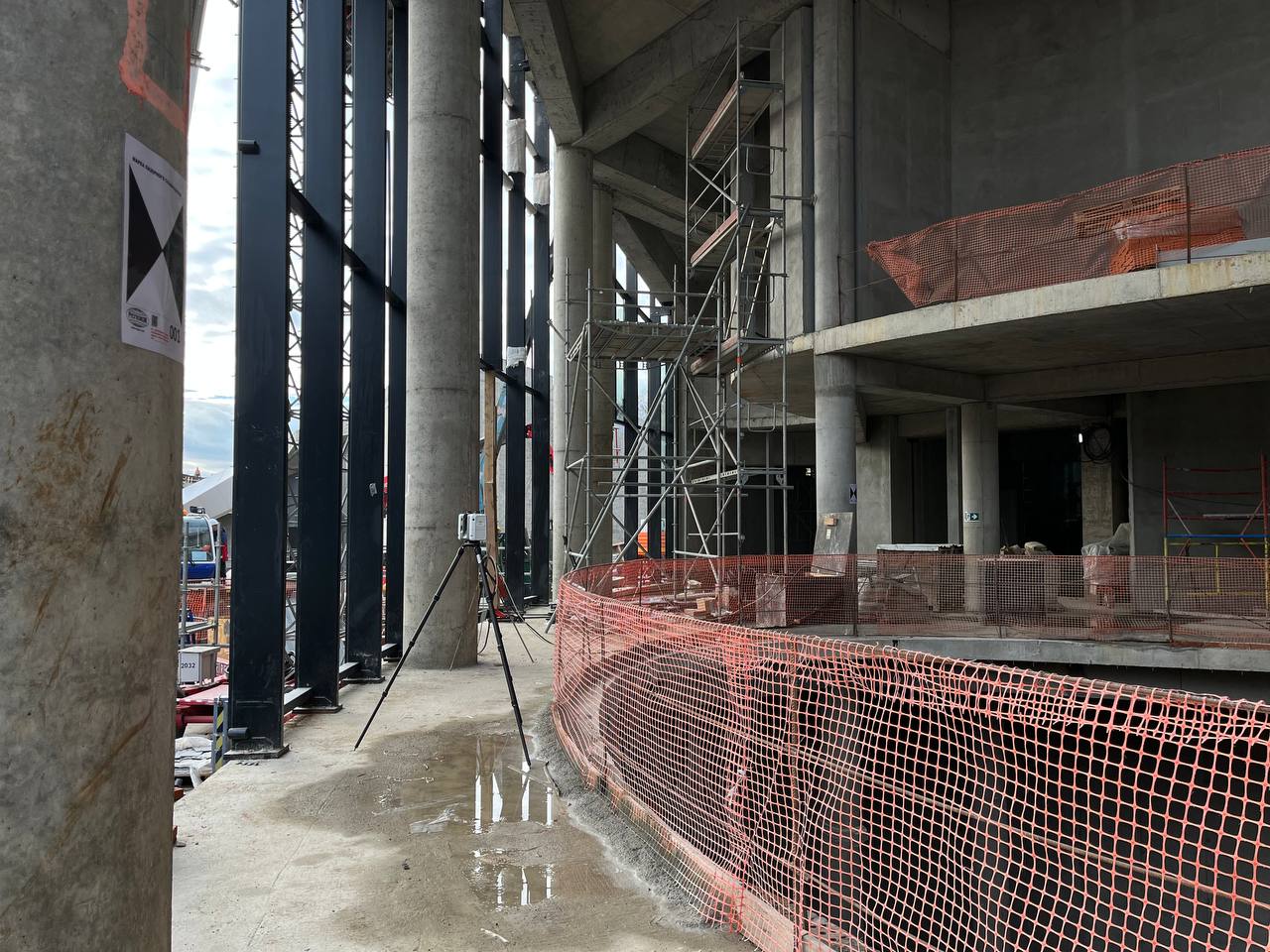

Полевой этап занял один день. За это время было выполнено 3D сканирование всех необходимых зон помещения, где планируется монтаж лестничных маршей. Лазерный 3D сканер Leica RTC 360 позволил быстро и точно собрать данные о геометрии помещения, включая стены, перекрытия, колонны и другие элементы конструкции. Благодаря высокой скорости сканирования (до 2 миллионов точек в секунду) и встроенной камере для создания цветного облака точек, удалось получить детализированную, точечную трехмерную модель помещения.

Камеральные работы по наземному 3D сканированию:

На этапе камеральной обработки данных, который также занял один день, специалисты компании выполнили сшивку полученных сканов, очистку облака точек от шумов и его привязку к системе координат заказчика. Результатом работы стало цветное облако точек, которое точно отражает геометрию помещения и все его конструктивные особенности.

Результаты работ сканирования:

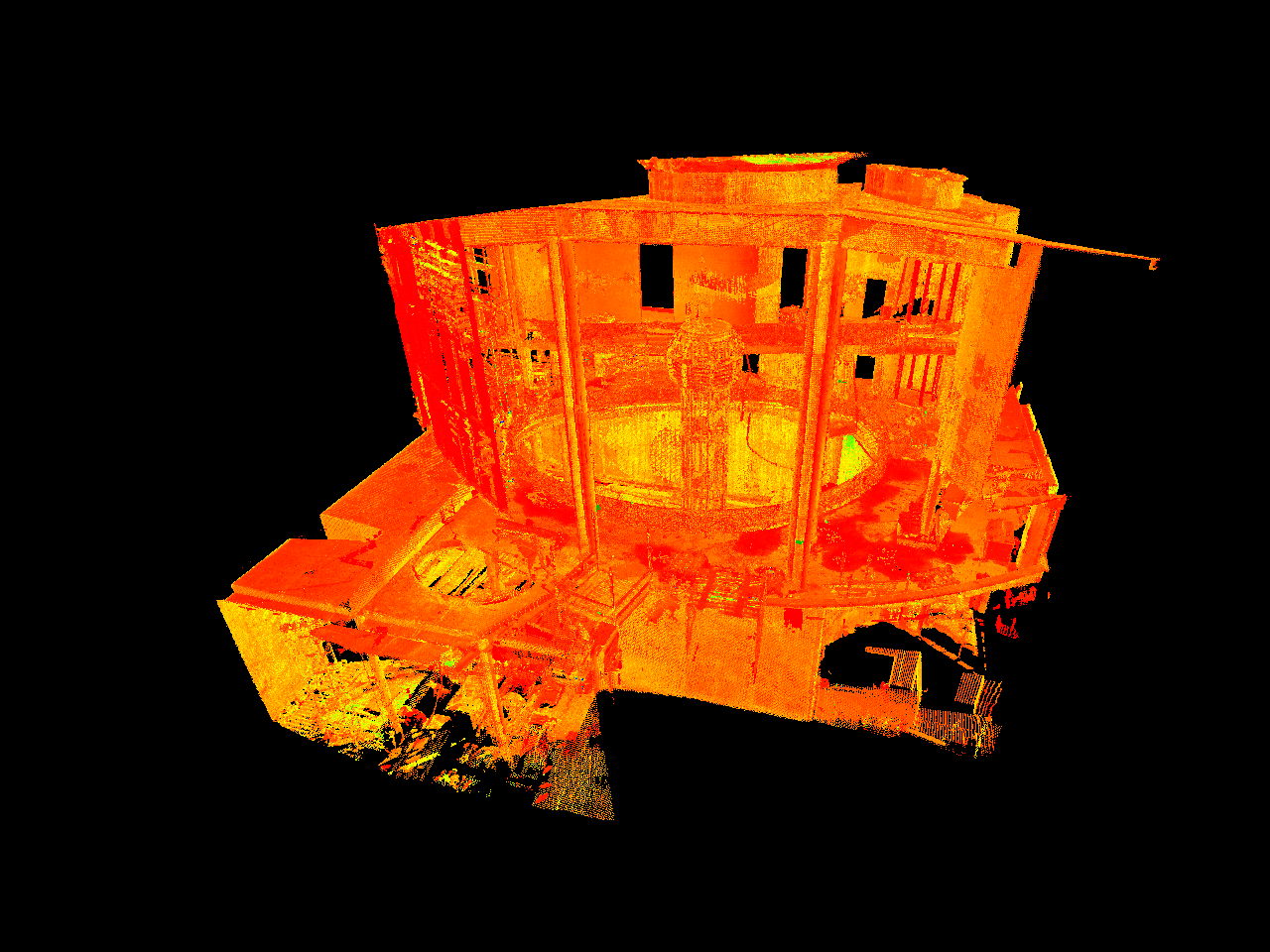

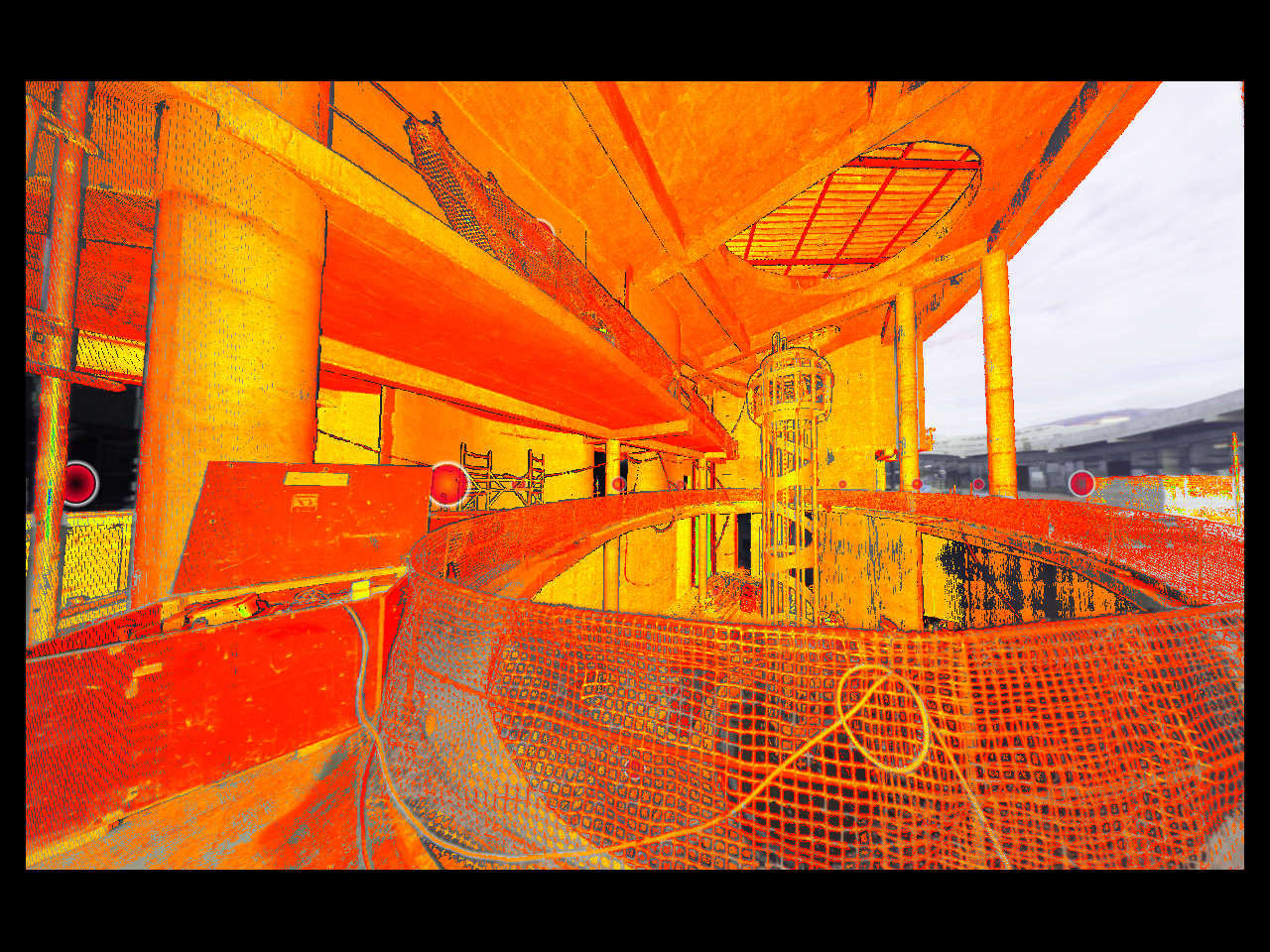

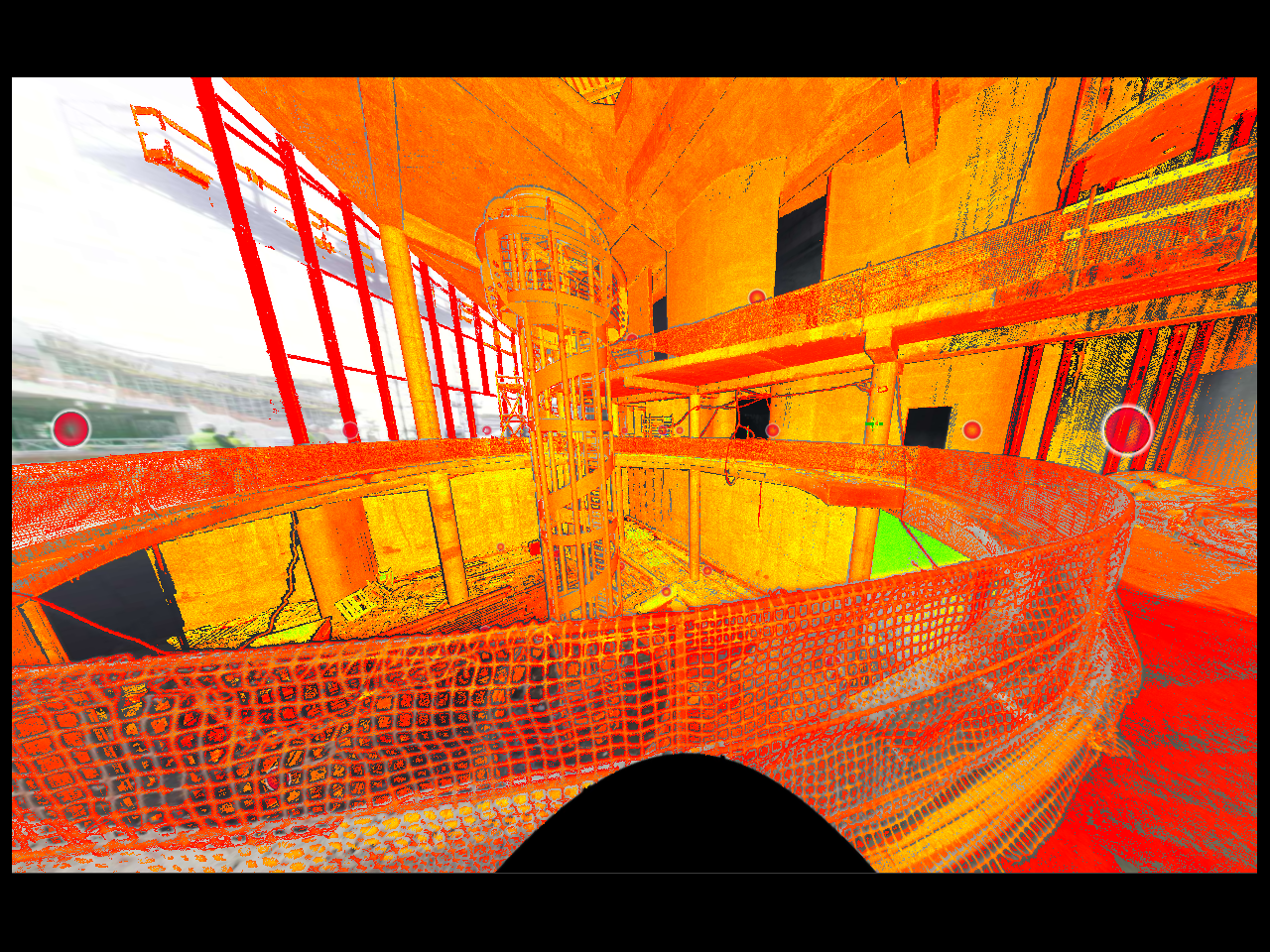

• 1. Цветное облако точек: Точечная трехмерная модель помещения, которая позволяет визуализировать все элементы конструкции и их взаимное расположение.
• 2. Точность измерений: Выявление расхождений между фактическими размерами конструкций и проектными данными, что крайне важно для минимизации ошибок при монтаже лестничных маршей.
• 3. Оптимизация проектирования: Полученные данные позволят проектировщикам и строителям точно соблюсти геометрию металлокаркаса и облицовки, что снизит риски возникновения проблем на этапе монтажа.

Преимущества использования наземного лазерного сканирования:

• Высокая точность: Погрешность измерений составляет 2 мм, что обеспечивает максимальную достоверность данных.
• Экономия времени: Быстрое выполнение полевых и камеральных работ позволяет ускорить процесс проектирования и строительства.
• Наглядность: Цветное облако точек позволяет легко визуализировать помещение и выявить все особенности его геометрии.
• Минимизация ошибок: Своевременное выявление расхождений между проектом и реальными условиями помогает избежать дорогостоящих переделок на этапе строительства.

Заключение:

Наземное лазерное 3D сканирование, стало важным этапом подготовки к монтажу лестничных маршей на объекте «Винный город». Полученные данные позволят обеспечить высокую точность проектирования и монтажа, что особенно важно для сложных конструкций, таких как металлокаркас и облицовка. Использование современного оборудования и профессионализм специалистов компании гарантируют качественное выполнение работ в кратчайшие сроки.

Дополнительные возможности:

Помимо подготовки к монтажу лестничных маршей, облако точек может быть использовано для создания BIM-модели объекта, что позволит оптимизировать процессы строительства и эксплуатации здания. Также данные сканирования могут быть полезны для разработки дизайн-проектов интерьеров и планировки помещений.

Таким образом, наземное лазерное сканирование является незаменимым инструментом для современных строительных и проектных работ, обеспечивая высокую точность, скорость и наглядность результатов.
