Объект:

Промышленный объект

Адрес:

Российская Федерация; Красноярский край, г. Шарыпово

Срок выполнения:

1 день полевых работ и 2 дня камеральной обработки результатов лазерного сканирования

Какое оборудование применялось:

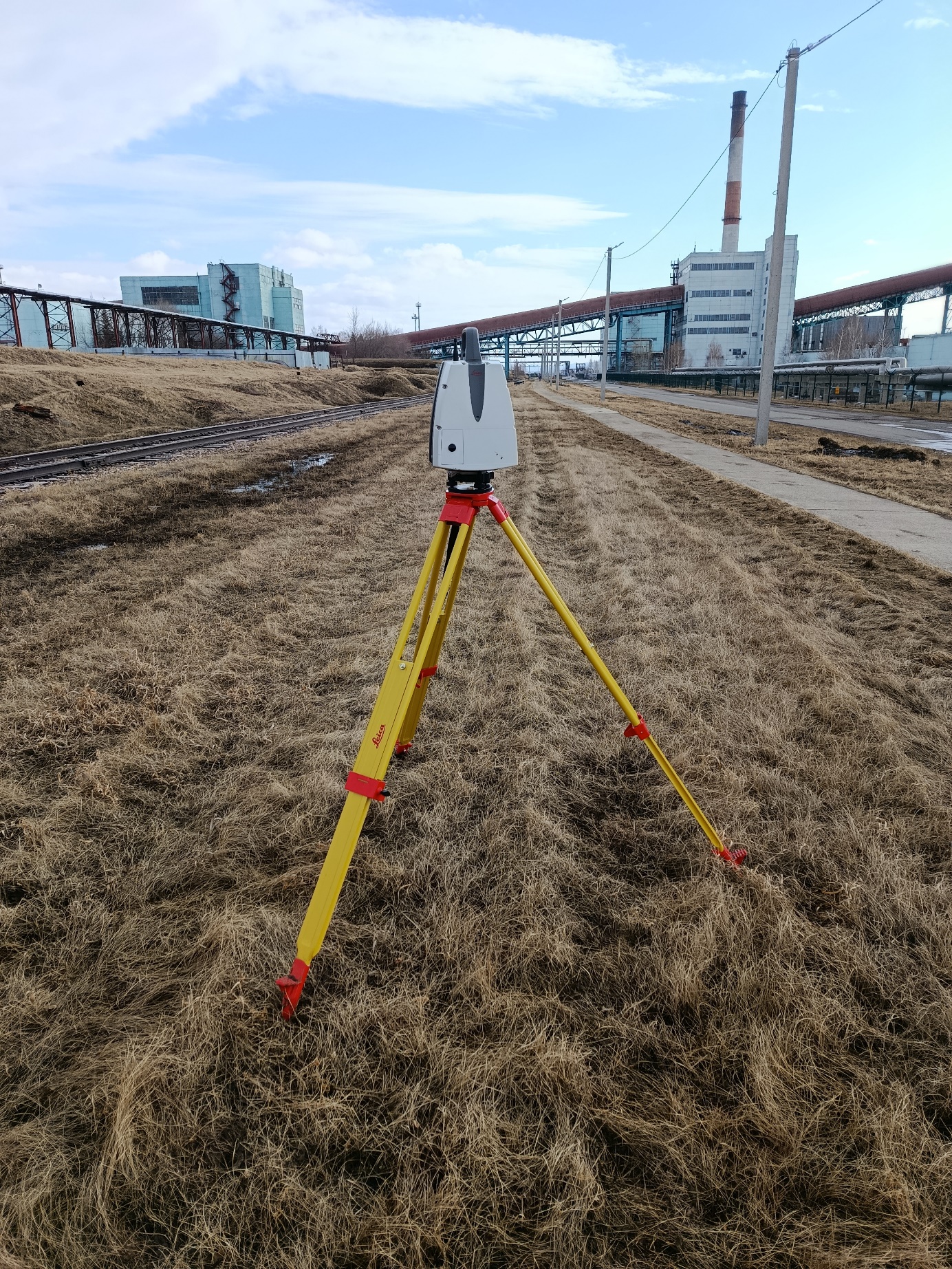

Наземный лазерный сканер Leica ScanStation P50.

Цель работ:

Получение облака точек с целью определения крена по всей высоте трубы.

Полевые работы по 3D сканированию:

Полевые работы по выполнению трёхмерного лазерного сканирования объекта проводились в течение одного рабочего дня. За указанный период было осуществлено детальное и комплексное сканирование территории производственного комплекса с применением современного оборудования.

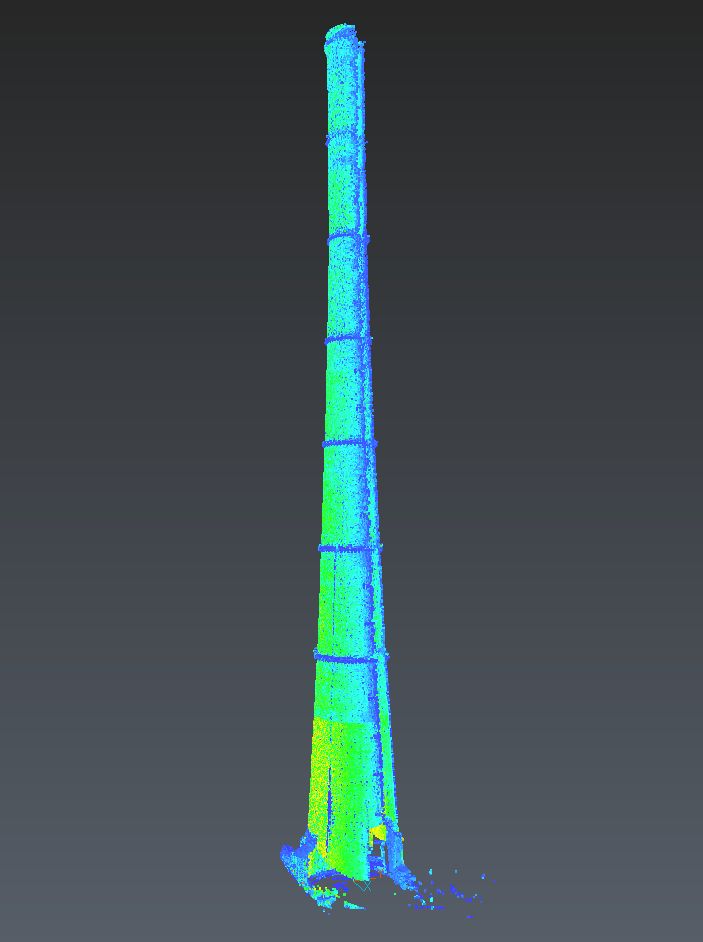

В процессе работ обеспечивалось получение высокоточного облака точек, охватывающего как основные производственные зоны, так и конструктивные элементы дымовой трубы по всей её высоте.

Особое внимание уделялось обеспечению полноты покрытия и минимизации «мёртвых» зон. Полученные данные позволяют сформировать полную и достоверную цифровую модель объекта для последующей обработки и анализа.

Работы по 3D сканированию:

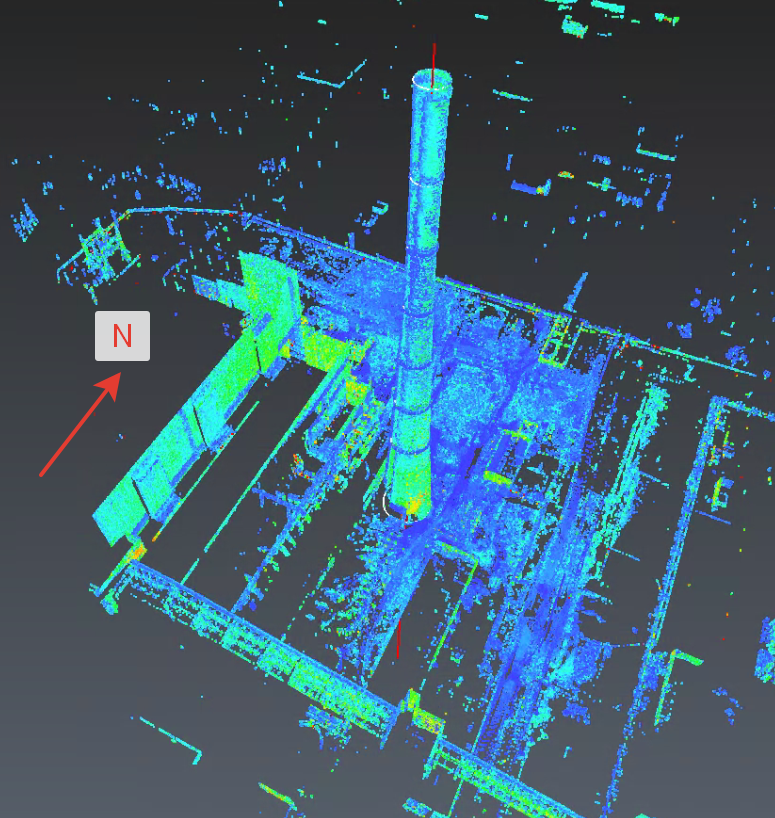

При проведении камерального этапа работ была выполнена обработка данных трёхмерного лазерного сканирования, включающая регистрацию облаков точек, полученных более чем с 20 станций сканирования, в единое облако точек.

После завершения этапа регистрации было проведено детальное редактирование полученных данных: выполнена очистка облака точек от посторонних объектов, шумов и задвоений, возникающих в процессе сканирования, с использованием программного обеспечения Cyclone REGISTER 360. Это позволило повысить качество и достоверность исходных данных для последующего анализа.

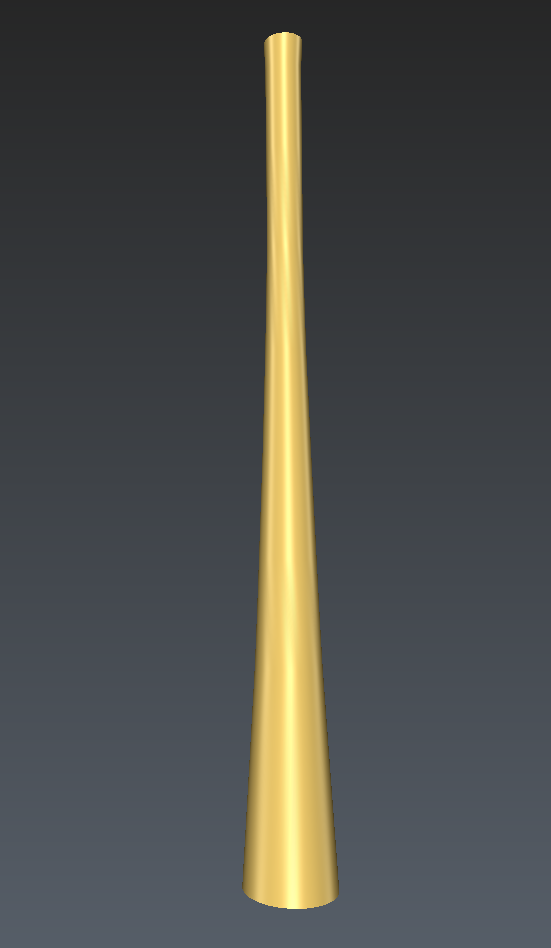

На следующем этапе обработанное облако точек было импортировано в специализированное программное обеспечение Leica Cyclone 3DR, где было выполнено построение геометрической модели дымовой трубы. На основе полученной модели произведено определение величины и направления крена конструкции, а также сформирован итоговый отчёт с результатами измерений и анализа для последующей передачи заказчику.

Результат работ:

1. 1.     Обработанное цветное облако точек, сформированное по результатам наземного лазерного сканирования и прошедшее этапы регистрации и фильтрации, предоставлено в универсальном формате *.e57, обеспечивающем совместимость с большинством специализированных программных решений для последующей работы и анализа.

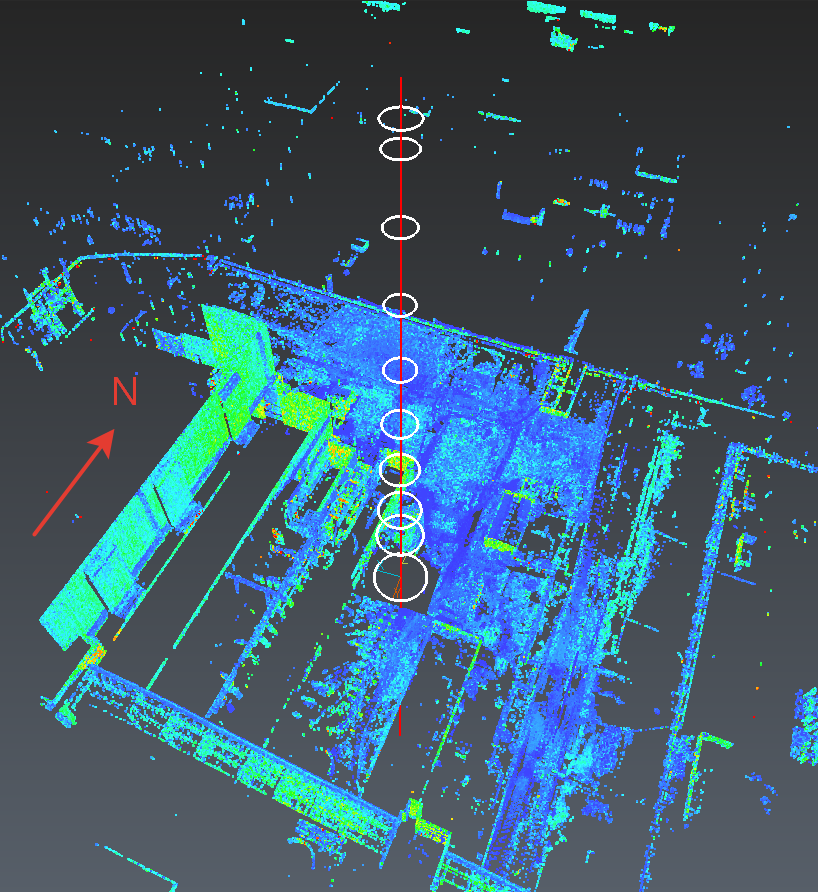

2. 2.     Сечения дымовой трубы, выполненных на заданных высотных отметках (+25.000 м., +45.000 м., +95.000 +140.000м., +185.000м., +230.000м., +255.000м., +275.000м., +365.000м., +370.000м.), в формате .DWG.;

3. 3. Технический отчёт по результатам наземного лазерного сканирования, включающий графическое отображение крена поясов дымовой трубы, аналитические материалы и сопроводительные пояснения, оформлен в формате *.PDF и предназначен для передачи заказчику и использования в рамках дальнейшей инженерной оценки состояния объекта.

Заключение:

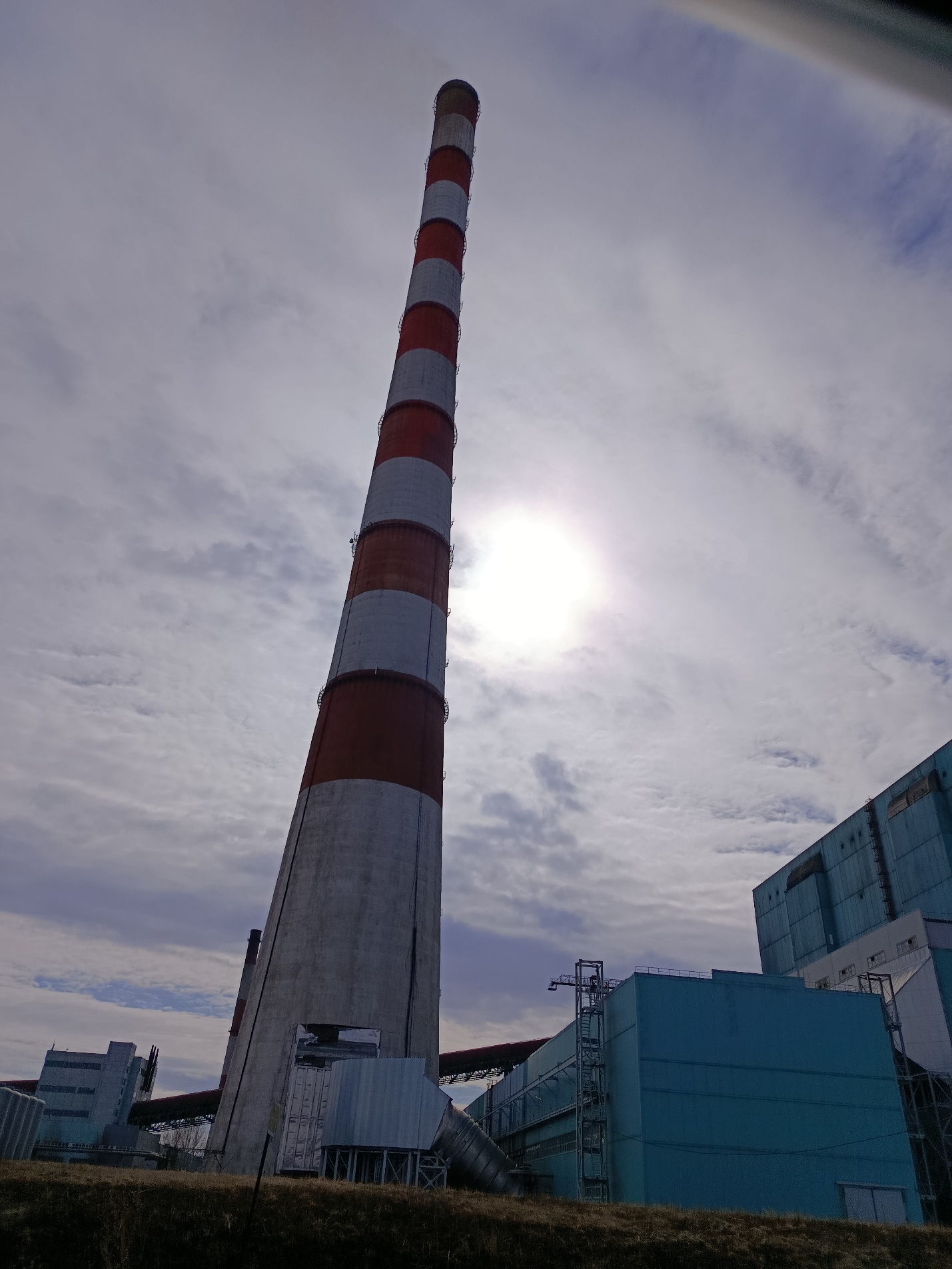

В результате выполненных работ специалистами ООО «РУСГЕОКОМ» было успешно проведено наземное лазерное сканирование дымовой трубы на Березовской ГРЭС с применением высокоточного оборудования, что обеспечило получение детализированного и достоверного облака точек объекта.

Работы, включающие полевой этап и камеральную обработку, были выполнены в установленные сроки (3 рабочих дня) с соблюдением всех действующих норм и требований по технике безопасности.

По итогам проекта заказчику был передан полный комплект результатов, получивший положительную оценку, включая зарегистрированное облако точек, набор сечений дымовой трубы по всей высоте в формате *.DWG и технический отчёт в формате *.PDF, что позволяет использовать данные для дальнейшего анализа и оценки состояния конструкции.
