Объект:

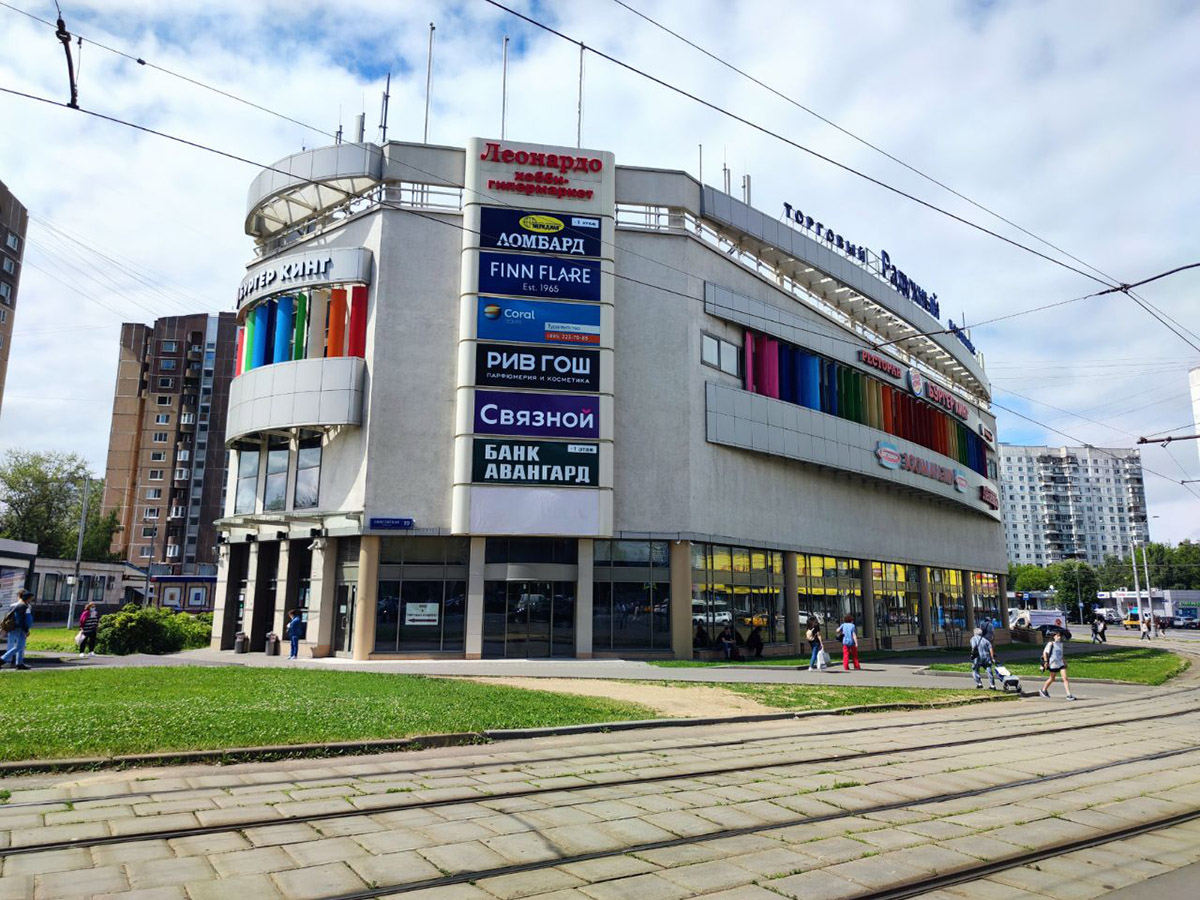

«ТК Радужный».
Адрес:
РФ, г. Москва, ул. Енисейская, д19, корп.1.
Срок выполнения:
1 день полевых работ и 3 дня камеральных работ.
Оборудование:
Наземный лазерный сканер Faro FOCUS 150s.
Цель работы по наземному лазерному сканированию:
Специалистами компании ООО «РУСГЕОКОМ» было выполнено наземное лазерное сканирование торгового комплекса «Радужный» с целью получения детального цветного облака точек фасада торгового центра, создания трёхмерной модели и обмерных чертежей.
Полевые работы по 3д сканированию:
Полевые работы были выполнены за 1 день с помощью сканера Faro Focus 150s. Погодные условия были благоприятные, что позволило провести сканирование фасадов с максимальной детализацией.
Камеральные работы по 3D сканированию:

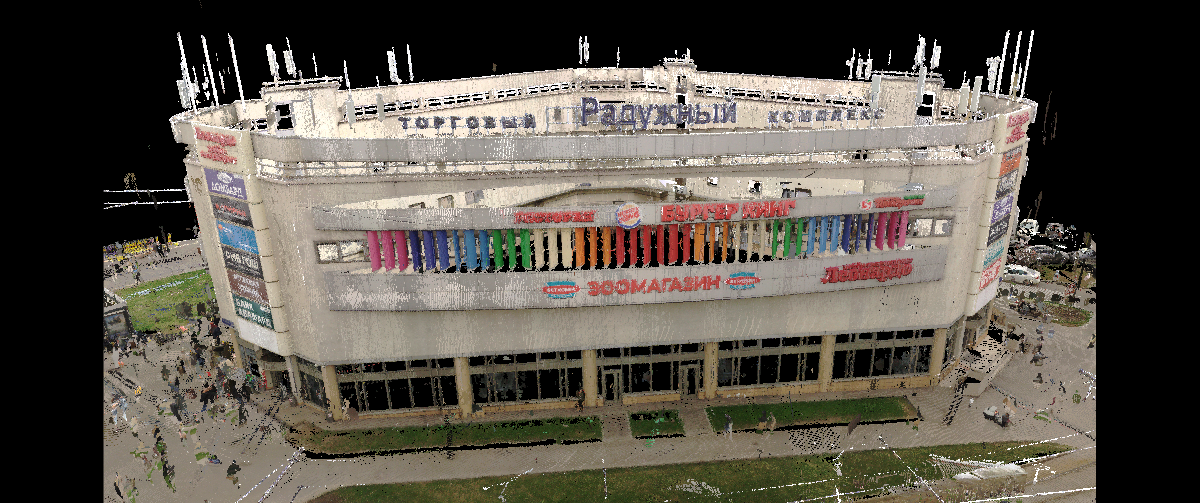

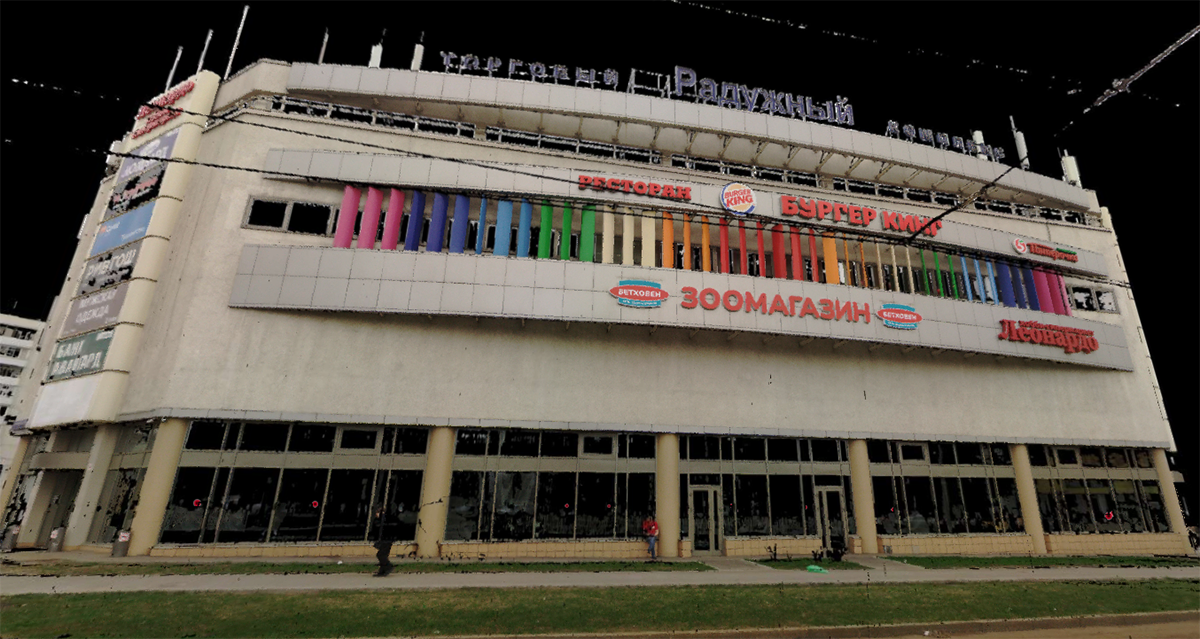

На камеральные работы было затрачено 3 дня. Изначально облако точек было выравнено, сшито и обработано от лишнего шума в программе Leica Cyclone REGISTER 360 plus, так же были удалены окружающие объекты, которые не подлежали сканированию и дальнейшим задачам.

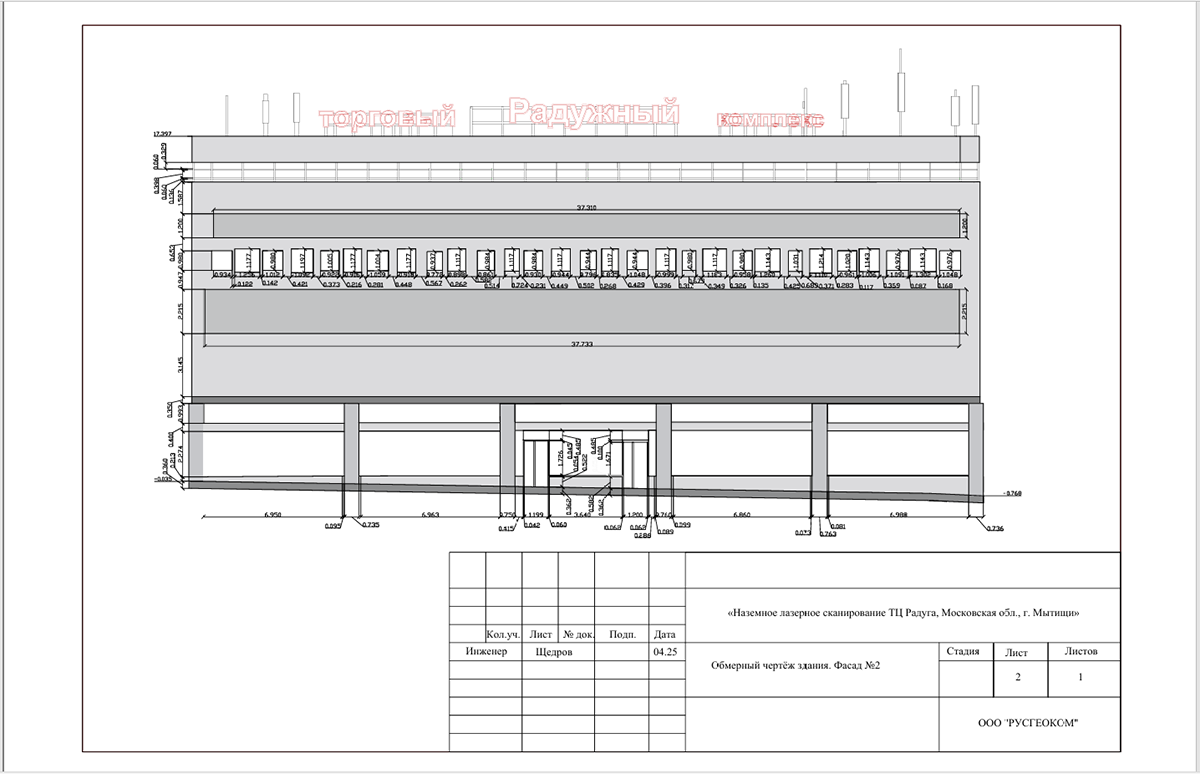

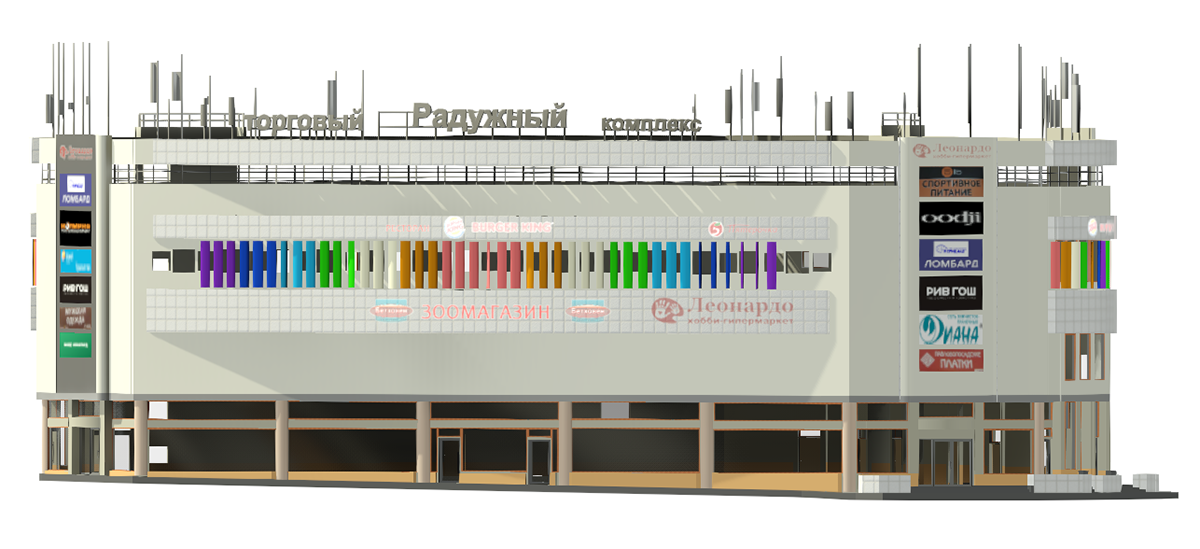

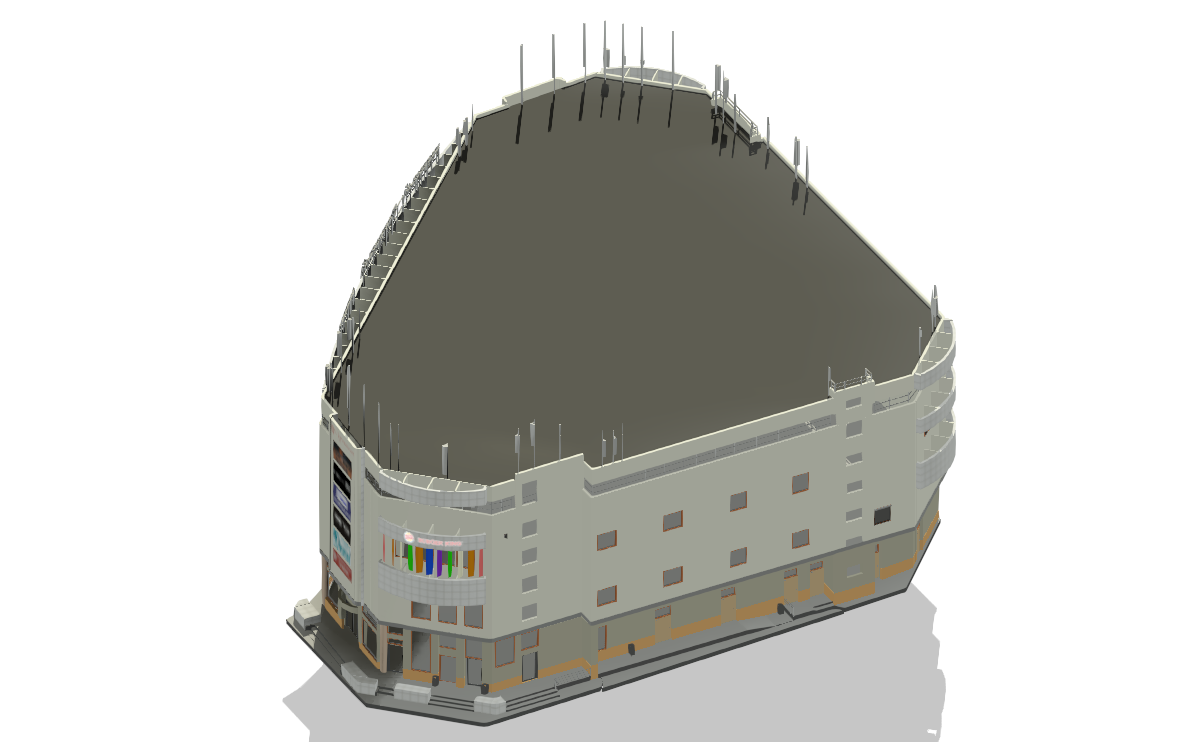

Затем была построена трёхмерная твердотельная модель в ПО Autodesk Revit и на ее основе были созданы обмерные чертежи в ПО AutoCAD.
Преимущества наземного лазерного сканирования (НЛС)
Наземное лазерное сканирование (НЛС) — это передовая технология трехмерной фиксации объектов, которая активно применяется в строительстве, архитектуре, реставрации, промышленности и геодезии.
Вот ключевые преимущества этого метода:
- 1. Высокая точность (до ±1–2 мм)
Позволяет получать детализированные данные с минимальной погрешностью.
Идеально подходит для создания точных обмерных чертежей, BIM-моделей и контроля строительства.
- 2. Быстрота сбора данных
Современные сканеры (например, Faro Focus 150s, Leica RTC 360) фиксируют миллионы точек в секунду.
Сканирование крупного объекта (например, ТК «Радужный») занимает в разы меньше времени, чем традиционные обмеры.
- 3. Безопасность и бесконтактность
Не требует физического доступа к труднодоступным местам (фасады, кровли, опасные конструкции).
Минимизирует риски для инженеров при работе на высоте или в сложных условиях.
- 4. Полнота данных
Фиксирует не только геометрию, но и цвет, текстуры (если используется камера).
Позволяет задокументировать объект в его текущем состоянии без упущения деталей.
- 5. Экономия времени и средств
Снижает затраты на полевые работы и повторные выезды.
Ускоряет процесс проектирования и принятия решений.
- 6. Гибкость в обработке
Облако точек можно конвертировать в:
2D-чертежи (планы, разрезы, фасады);
3D-модели (BIM, полигональные модели для визуализации);
CAD-совместимые форматы (для инженерных расчетов).
- 7. Контроль качества и выявление отклонений
Позволяет сравнивать реальное состояние объекта с проектной документацией.
Помогает находить дефекты, деформации, несогласованности на ранних этапах.
- 8. Архивная документация
Цифровая копия здания сохраняется для будущего мониторинга, реконструкции или исторического учета.
Вывод
НЛС — это самый точный, быстрый и надежный способ фиксации объектов, который превосходит традиционные методы (ручные обмеры, фотограмметрию). Его применение сокращает сроки проектов, повышает качество данных и снижает риски ошибок.
